WaveMaster® UST

商品介紹 通用型步進測試儀

WaveMaster® UST – 通用型步進測試儀

雙遠心鏡頭的全自動波前量測



WaveMaster®UST是一款通用型步進光學測試儀(UST),將精確的Shack-Hartmann波前量測技術與復雜測量系統製造的專業知識和經驗相結合。便結合出一個波前量測系統,可自動測量多波長雙遠心鏡頭的全視場。測量尺寸大於70 x45mm²。

Wavefront sensor with illumination automatically measures the entire field of bi-telecentric lenses

產品特點

  • 大型雙遠心鏡頭中波前的全視場表徵(重量高達300公斤)

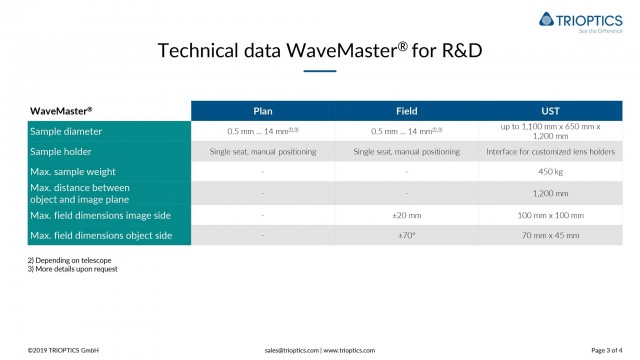

  • 最大視野尺寸(物側):70 x45mm²
  • 最大視野尺寸(像側):100x100mm²
  • 高自動化程度:
  • 在測量過程中全自動定位所有軸向
  • 自動調整物側亮度與像側感測器位置
  • 在測量過程中自動調整波長
  • 預先配置量測順序
  • 測頭:WaveSensor 150具有針對應用對成像光學元件進行了優化
  • 用於校準樣品傾斜的自準直儀
  • 穩定的測量系統建構在花崗岩基座上,並提供了非凡的堅固度和熱穩定
  • 透過主動式風門進行震動隔離



產品應用

雙遠心鏡頭在不同波長下的波前量測

基本功能

  • 即時測量和分析波前
  • 顯示:
  1. 2D-或3D-的波前、邊緣和相位
  2. PV和RMS
  3. 強度
  4. 局部斜率
  5. 相機圖像
  • 絕對和相對測量模式
  • 與主鏡頭或設計數據進行即時比較
  • 波前和相機圖像的平均
  • 測量和分析區域的可調式遮罩
  • 可儲存的配置檔
  • 憑證



區域測量模組

  • 使用者可選的判定標準(通過/失效)
  • 以照明十字刻度設計的區域設置
  • 自動測量所有區域位置
  • 以波前散焦方式來進行對焦
  • 通過波前歪斜,波前慧形像差或圖像中心進行橫向精確定位
  • 波長變化和強度調整
  • 判定標準(通過/失效)矩陣
  • 導出完整的單區域點測量結果



MTF / PSF分析模組

  • 即時計算並顯示3D MTF和PSF數據
  • 帶有MTF測量結果的表格
  • 測量結果的導出功能
  • 斯特列爾比(Strehl Ratio)的計算

 ZERNIKE分析模組

  • Zernike多項式即時擬合和分析波前數據
  • 以數字和圖形顯示的擬合結果
  • 從ZEMAX和CODE V導入波前理論數據進行即時比較
  • 以ASCII和ZEMAX格式導出波前數據和分析結果
  • 可顯示Zernike係數趨勢
